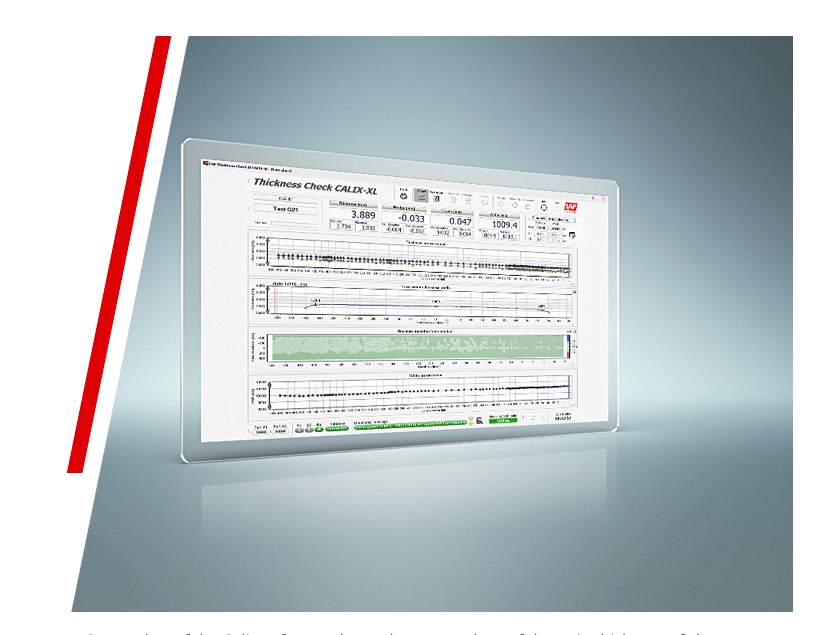

THICKNESS CHECK CALIX

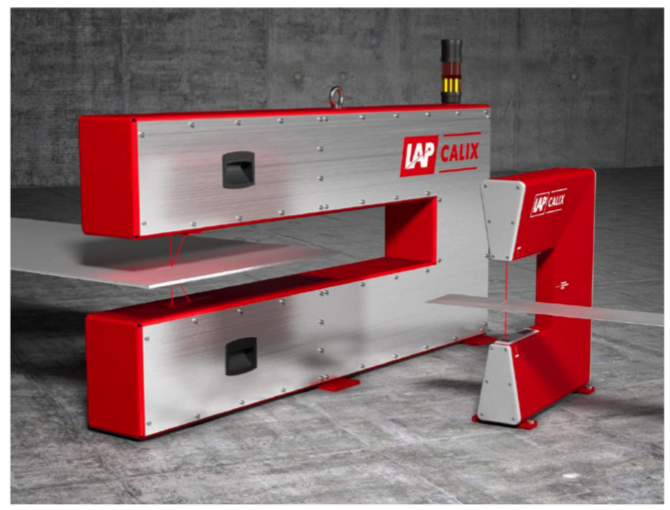

CALIX - เครื่องวัดเหล็กแผ่นและเหล็กเส้นแบบไม่ต้องสัมผัส

เครื่องวัดที่มีคุณภาพการวัดสูงสำหรับเหล็กแผ่นและเหล็กเส้น

​มีปัจจัยต่างๆมากมายสำหรับการผลิตเหล็กแผ่นรีดเย็นชนิดแถบ เครื่องวัดของเราออกแบบมาใช้วัดความหนาของเหล็กชนิดแถบและแผ่นเหล็กโดยเฉพาะ ผู้ใช้ไม่จำเป็นต้องสวมชุดป้องกันรังสี โดยเซ็นเซอร์วัด(เลเซอร์คลาส 2)จะสัมผัสเฉพาะพื้นที่บนเหล็กแถบเย็นเท่านั้น หรือกรณีที่ใช้เลเซอร์คลาส 3B ก็ใช้แค่การป้องกันแบบขั้นต้นเท่านั้น

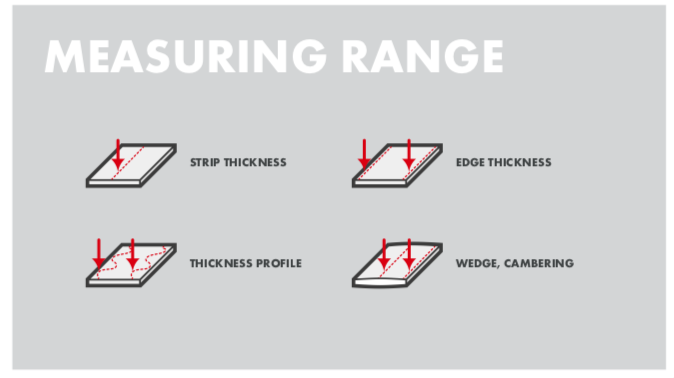

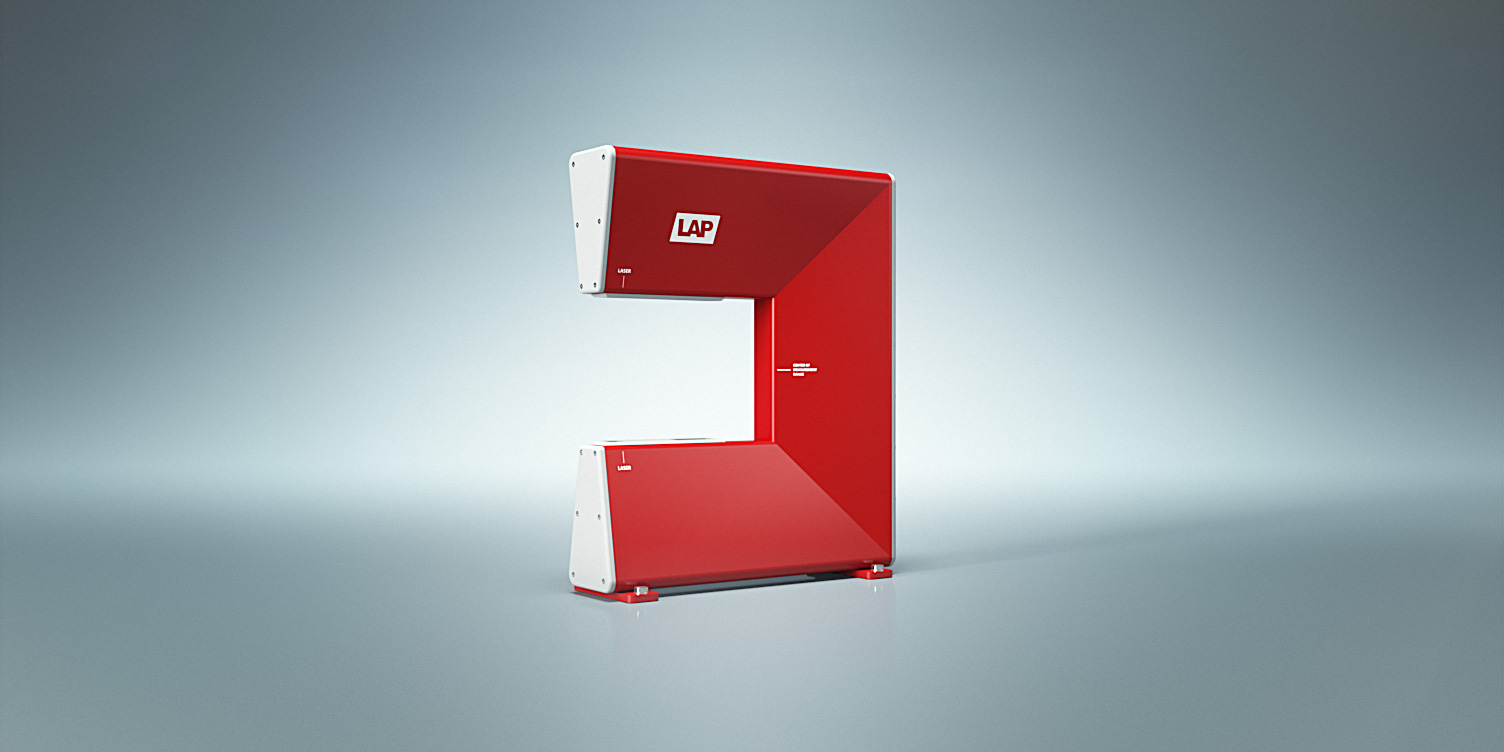

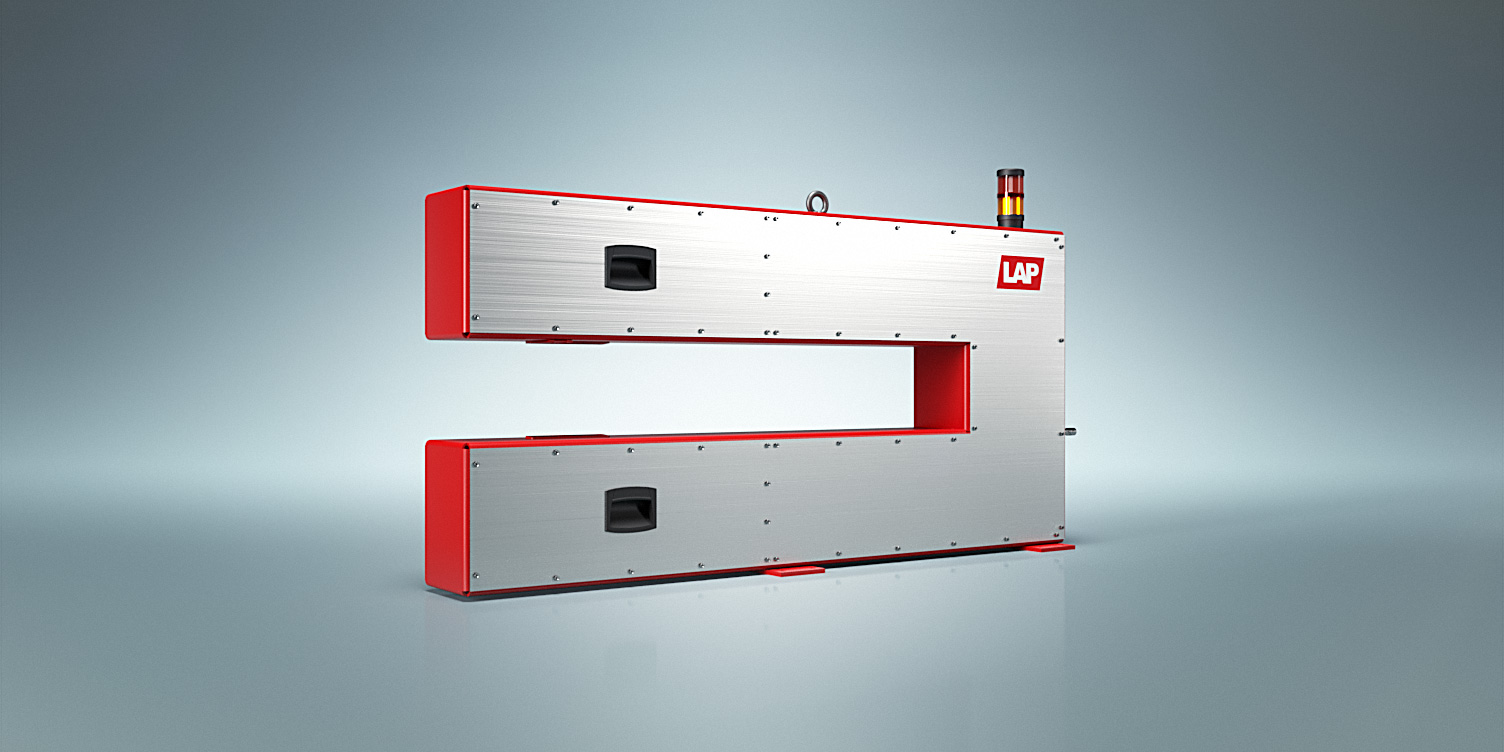

การติดตั้งระบบของเครื่องวัดนั้นไม่ซับซ้อนและรวดเร็ว CALIX สามารถติดตั้งเข้าไปในไลน์ผลิตได้ง่ายเพราะมีรูปทรงเป็นตัว C  สามารถวัดค่าได้อย่างมีประสิทธิภาพทั้งกระบวนการวัดแบบเคลื่อนที่และแบบยึดตำแหน่ง เช่นการวัดความหนาเหล็กแถบ, ความหนาของมุมตัด, ขอบลิ่มหรือความโค้งของชิ้นงาน ดังนั้น คุณจึงสามารถควบคุมการผลิตได้ทั้งกระบวนการ

​

​

​

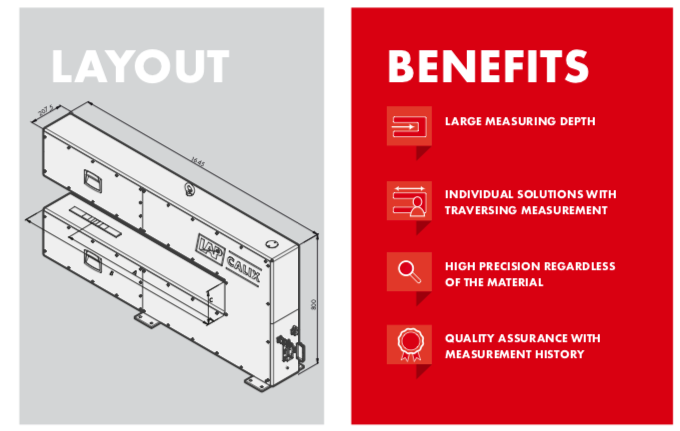

จุดเด่นของเครื่อง CALIX

ง่ายต่อการใช้งาน
ระบบการวัดค่าสามารถปรับค่าได้ขณะทำการผลิตทำให้เราได้ผลผลิตที่ตรงตามสเปค
ความแม่นยำสูง
LAP CALIX เป็นผู้นำด้านความแม่นยำในตลาดเครื่องวัด
ทำงานได้ในทุกอุณหภูมิ
ระบบการวัดของ LAP สามารถทำงานได้แม้อุณหภูมิสินค้าสูงถึง 200 องศา

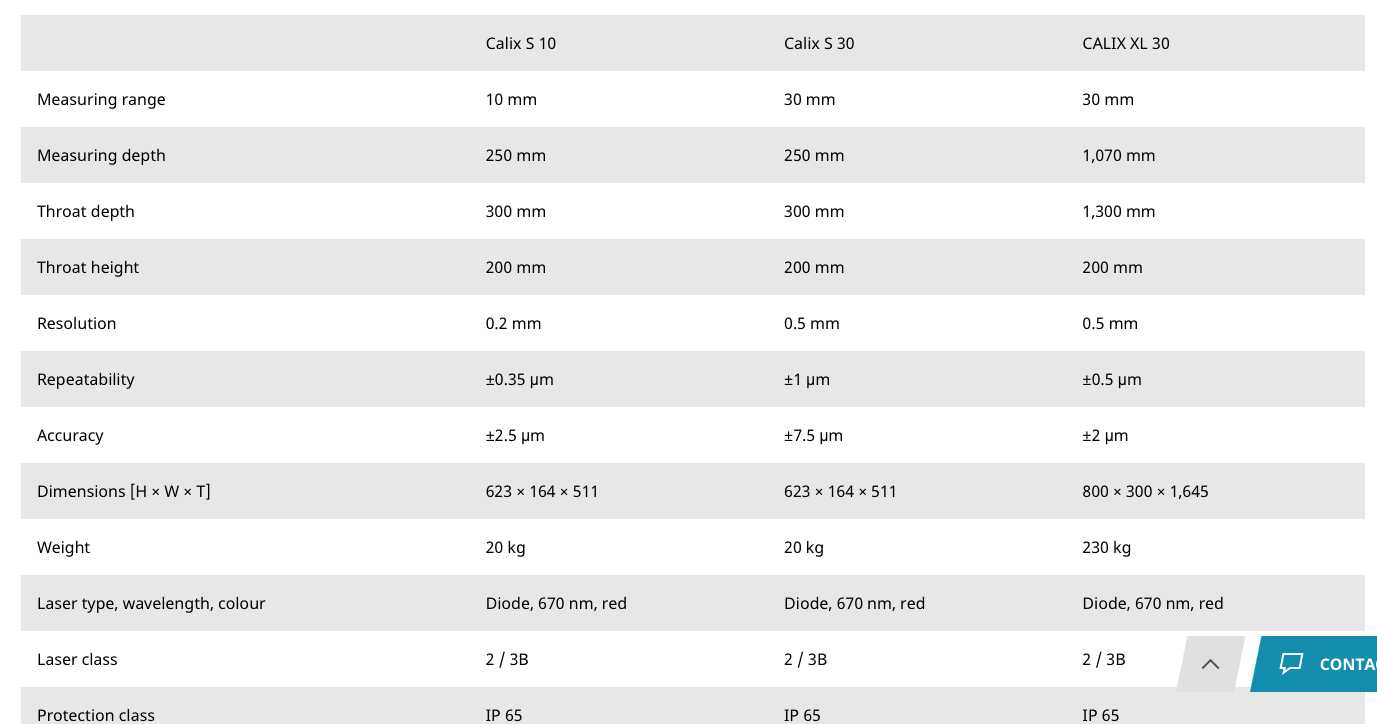

TECHNICAL DATA

​

​

​

​

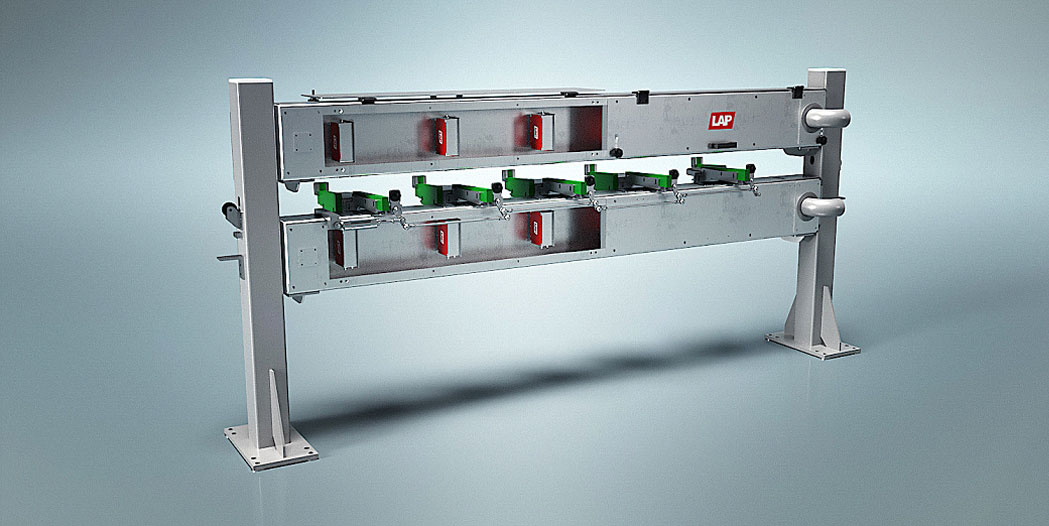

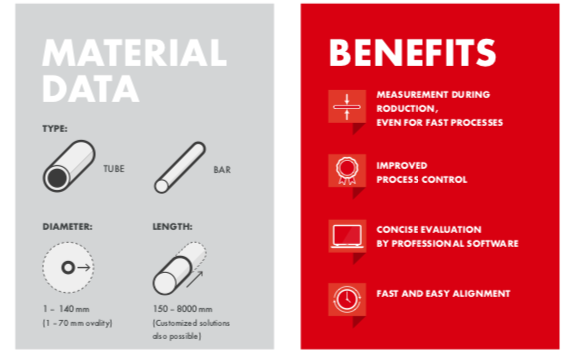

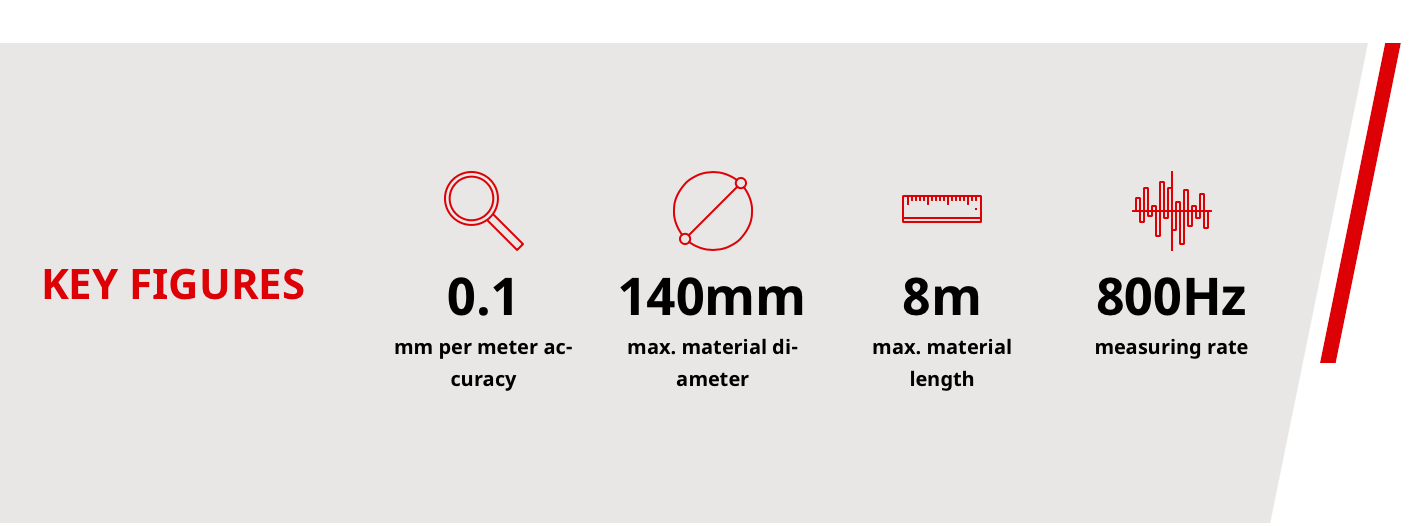

STRAIGHTNESS CHECK X-LINE

เลเซอร์เกจสำหรับวัดความตรงของบาและท่อ​

​

วัดความตรงของวัตถุทรงกลม

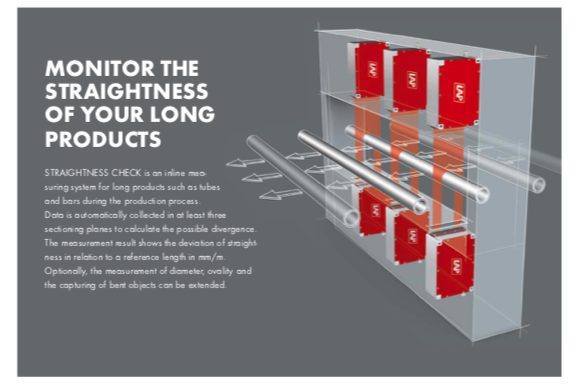

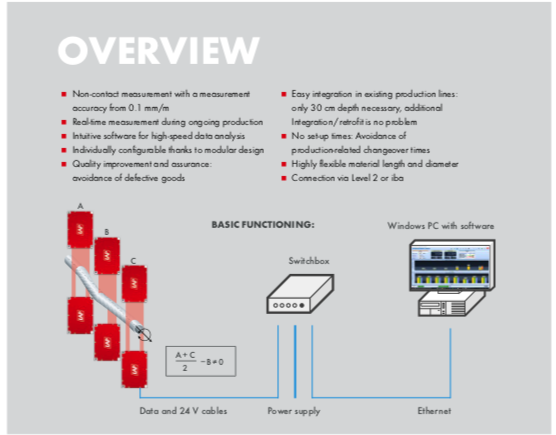

ด้วยเทคโนโลยีที่ทันสมัยจึงสามารถวัดค่าความตรงของวัตถุทรงกลมได้ด้วยการวัดเพียงหนึ่งรอบ เฟรมวัดจะถูกติดตั้งลงไปในไลน์ผลิตโดยจะมีเซ็นเซอร์อย่างน้อย 3 คู่ โดยวัตถุจะหมุนผ่านเครื่องวัดและถูกสแกนเพื่อวัดค่า ผลการวัดจะแสดงค่าคลาดเคลื่อน (หน่วยมิลลิเมตร) ของความตรงภายในช่วง 1 เมตร และยังมีตัวเลือกให้ตรวจวัดค่าความยาวและความกลมของวัตถุอีกด้วย

เราร่วมมือกันเพื่อความสำเร็จของคุณ
กระบวนการวัดนี้เป็นกระบวนการที่ไม่เหมือนใคร ซึ่งเกิดจากการร่วมมือกับ Sema Systemtechnik เพื่อให้ท่านเกิดความมั่นใจในคุณภาพการผลิตแท่งเหล็กและท่อเหล็ก ผู้ใช้งานสามารถตั้งค่าโปรแกรมเป็นของตนเองและใช้งานร่วมกับระบบเดิมที่มีได้อย่างง่ายดายด้วยระบบโปรแกรมที่ออกแบบมาอย่างเฉพาะทาง ทั้งหมดนี้เป็นผลมาจากการร่วมมือกันระหว่างสองบริษัทที่ชำนาญในด้านนี้

​



จุดเด่นของ STRAIGHTNESS CHECK X-LINE

รองรับขนาดที่หลากหลาย
มีฟังก์ชันในการควบคุมวัตถุในทั้งกระบวนการผลิต ทำให้สามารถทดสอบแท่งเหล็กและท่อเหล็กในหลายๆขนาดได้อย่างง่ายดาย
การวัดโดยไม่ต้องสัมผัสวัตถุ
เทคนิคการใช้เลเซอร์ทำให้สามารถวัดค่าความตรงได้โดยหลีกเลี่ยงความเสียหายจากระบบเครื่องกลต่อตัววัตถุได้
รองรับวัตถุหลายชนิด
เครื่อง Straightness Check X-Line วัดค่าได้หลากหลายวัสดุทั้งในเชิงกายภาพหรือเชิงเคมี, สีหรือสภาพผิวการสะท้อน

​

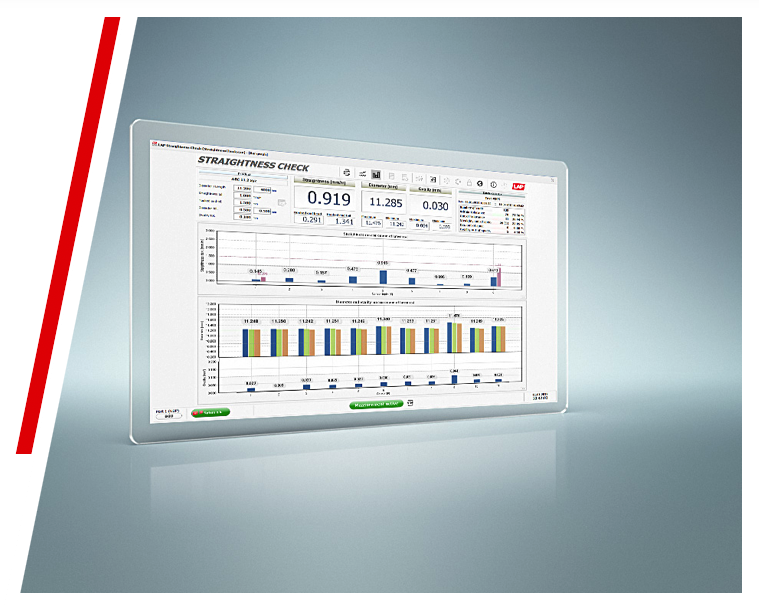

X-LINE SOFTWARE
โปรแกรมสามารถอ่านค่าการวัดและคำนวณความตรง, เส้นผ่าศูนย์กลางได้อย่างเป็นธรรมชาติในขณะทำงาน ค่าการวัดจะถูกประเมินผลตามสเปคของสินค้าและจะส่งสัญญาณแจ้งเมื่อมีค่าคลาดเคลื่อนที่เกินกำหนด

​

​

​

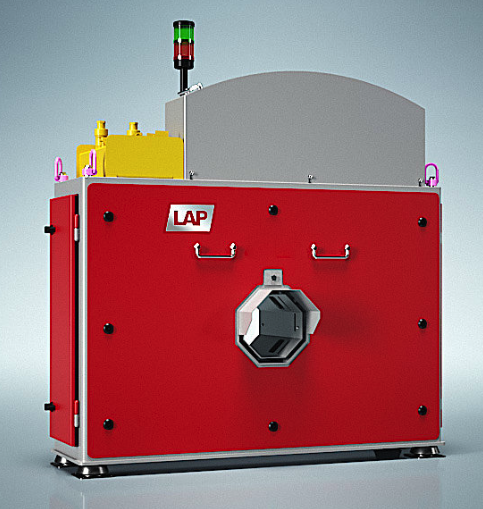

CONTOUR CHECK SHAPE

เครื่องวัดสามมิติสำหรับวัตถุยาวทรงกลมด้วยแสงเลเซอร์

​

ผู้บุกเบิกด้านการวัดรูปทรงและพื้นผิวโลหะด้วยแสงเลเซอร์
Contour Check Shape เป็นส่วนสำคัญของโรงรีดร้อนที่ผลิตวัตถุขนาดยาว ระบบสามารถวัดได้ทั้งเหล็กรีดร้อน/ เย็น ด้วยระบบการวัดพื้นผิวแบบสามมิติ ซึ่งจะตรวจจับความผิดพลาดจากการรีดได้ เช่น ตำหนิบนพื้นผิว, รอยต่อ, คราบหรือรอยแตก
นวัตกรรมนี้ทำงานด้วยระบบเลเซอร์ที่ LAP คิดค้นจากการนำระบบเลเซอร์ของตนไปรวมกับระบบกล้องตรวจจับระดับสูง กล้องทั้ง 4 ตัวจะตรวจวัดแสงเลเซอร์ที่วิ่งผ่านวัตถุและส่งข้อมูลได้ถึง 2,000 หน่วยในเวลาเดียวกัน เลเซอร์สามาถวัดได้ทั้งรอยขรุขระ, มุมตัด, รอยต่อ แล้วแต่ลักษณะของวัตถุ (กลม, เหลี่ยม, แบน, หกเหลี่ยม)
Contour Check Shape จะช่วยให้การผลิตมีประสิทธิภาพและลดปริมาณของเสียลง อีกจุดเด่นที่เพิ่มเติมคือระบบการวัดเหล็กเส้นที่แม่นยำ โดยสามารถวัดค่าพื้นผิวโครงสร้าง, ความสูง และน้ำหนักต่อเมตรได้อย่างแม่นยำ

จุดเด่นของ CONTOUR CHECK SHAPE
ควบคุมคุณภาพ
คุณสามารถควบคุมคุณภาพและเพิ่มประสิทธิภาพการผลิตได้ด้วยการผลิตสินค้าให้ได้ตรงตามสเปค
ตรวจจับของเสีย
ระบบสามารถตรวจจับข้อผิดพลาดจากการรีดได้ ทำให้ผู้ผลิตสามารถปรับค่าการรีดให้เหมาะสมได้
ตรวจจับพื้นผิว
การตรวจจับพื้นผิวสามารถจำแนกตำหนิต่างๆโดยแบ่งเป็นกลุ่มหรือแบ่งตามลักษณะของวัสดุได้

​

​

​

ซอฟต์แวร์อัจฉริยะ
ซอฟต์แวร์มีระบบพิเศษที่จะแสดงผลรูปทรงกลมออกมาเป็นรูปแบบแนวขนานเพื่อตรวจจับตำหนิ ซึ่งผู้ใช้สามารถปรับ interface เองได้โดยอิสระ

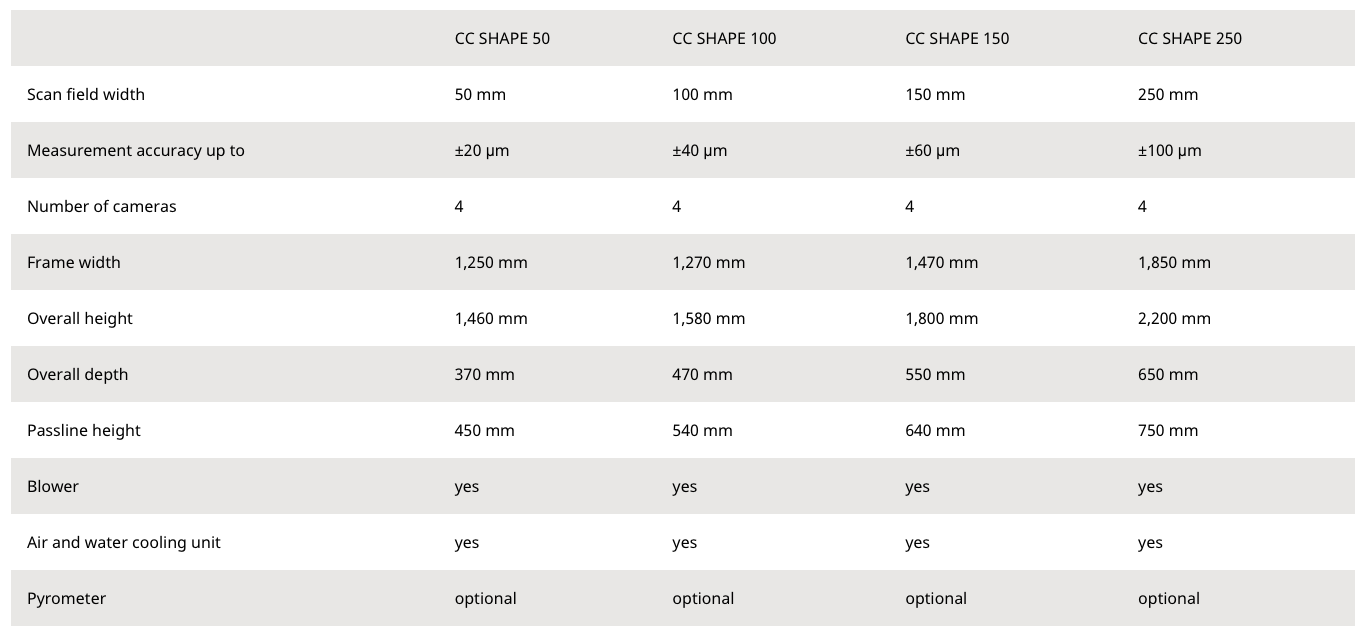

ข้อมูลเชิงเทคนิค

​

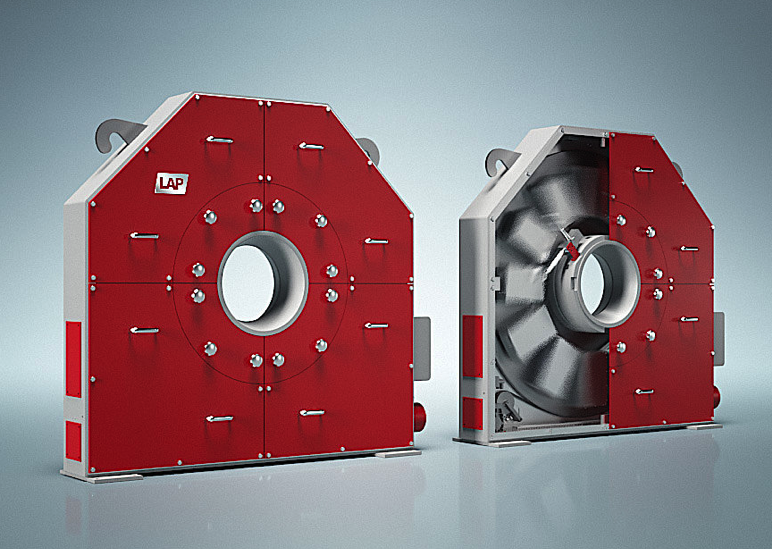

CONTOUR CHECK ROUND & EDGE

เครื่องวัดพื้นผิววัตถุทรงกลม,เหลี่ยมด้วยเลเซอร์ขนาดใหญ่

​

การตรวจวัดแบบ REAL-TIME
ระบบตรวจวัดด้วยเลเซอร์นั้นเป็นจุดสำคัญของโรงรีดซึ่งเป็นการวัดพื้นผิวเหล็กเพื่อหาข้อผิดพลาดจากกระบวนการผลิต การผิดรูปเพียงเล็กน้อยบนพื้นผิวจะทำให้คุณภาพสินค้าลดลง ซึ่งในกรณีที่ร้ายแรงนั้นการแตกอาจทำให้โครงสร้างพังทั้งหมด
Contour Check Round & Edge จะช่วยให้คุณสามารถตรวจจับข้อผิดพลาดได้ตั้งแต่ต้นทำให้ประสิทธิภาพการผลิตเพิ่มขึ้น ตัวเครื่องสามารถใช้วัดได้ในทุกอุณหภูมิและทุกรูปทรง
Contour Check Round เป็นเครื่องพื้นฐานที่ใช้วัดวัตถุทรงกลมและเหล็กเส้น ซึ่งสามารถวัดได้ในทั้งการรีดสามขั้นตอน โดยมีทั้งรุ่น 3 แกน และ 6 แกน
Contour Check Edge ใช้เซ็นเซอร์ที่อยู่บนฐานซึ่งจะหมุนแบบแกว่งไปมา การวัดแบบนี้ทำให้สามารถวัดได้ทั้งรูปทรงเหลี่ยม, แบน, หกเหลี่ยม
โดยทั้งสองระบบทำงานโดยอาศัยการสะท้อนกลับของแสง

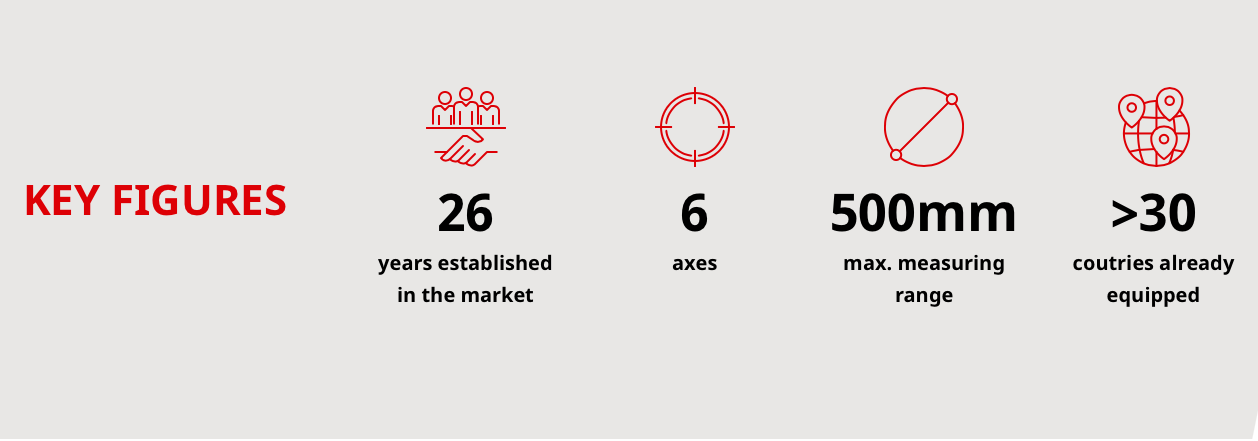

จุดเด่นของ CONTOUR CHECK ROUND & EDGE

แสดงจุดตำหนิแบบ REAL TIME
สามารถตรวจจับตำหนิจากการรีดได้ตั้งแต่ต้น ทำให้ผู้ผลิตสามารถแก้ไขได้ทันเวลา ก่อนที่ชิ้นงานจะเป็นของเสีย จึงทำให้ประสิทธิภาพการผลิตเพิ่มขึ้น
มีบันทึกข้อมูล
ข้อมูลจะถูกบันทึกไว้ในฐานข้อมูล ผู้ใช้สามารถเข้าไปดูทุกข้อมูลเพื่อตรวจสอบและประเมินผลได้ทุกเวลา
ควบคุม,ปรับปรุงกระบวนการผลิต
การที่ผู้ใช้เข้าถึงข้อมูลได้ทุกที่ทุกเวลาทำให้สามารถปรับปรุงและควบคุมกระบวนการผลิตได้ทั้งกระบวนการ

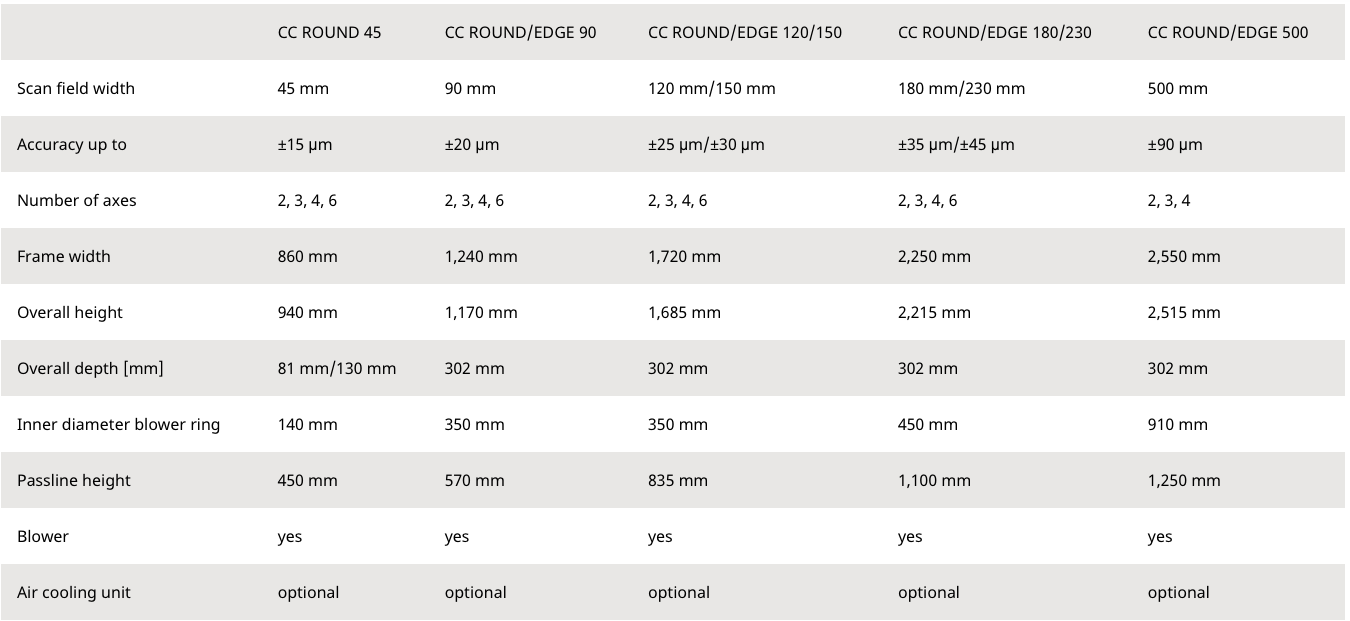

ข้อมูลเชิงเทคนิค

​

​

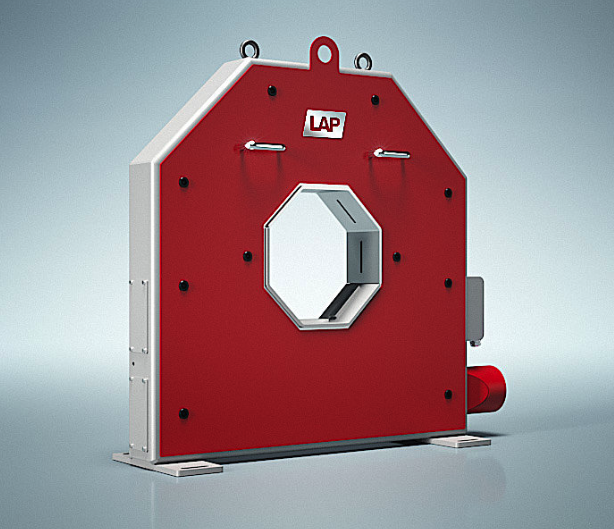

CONTOUR CHECK BAR & TUBE

เครื่องวัดสำหรับวัดขอบของวัตถุทรงกลม (ขนาดกลาง) ในไลน์ผลิต

​

ระบบการวัดเพื่อควบคุมคุณภาพตามมาตรฐานของเหล็กเส้นและเหล็กทรงกลม
การเพิ่มคุณภาพสินค้าเป็นสิ่งที่สำคัญมากของโรงรีดเหล็ก การวัดด้วยระบบเลเซอร์จะช่วยให้เราตรวจวัดพื้นผิวได้โดยสมบูรณ์  เครื่อง Contour Check Bar & Tube จะสแกนโลหะในไลน์ผลิตเพื่อวัดเส้นผ่าศูนย์กลางและความกลมได้ในเวลาไม่กี่วินาที การวัดที่แม่นยำนี้ยังช่วยกำจัดปัญหาการตัดของเสียซึ่งจะช่วยให้ค่าใช้จ่ายลดลง

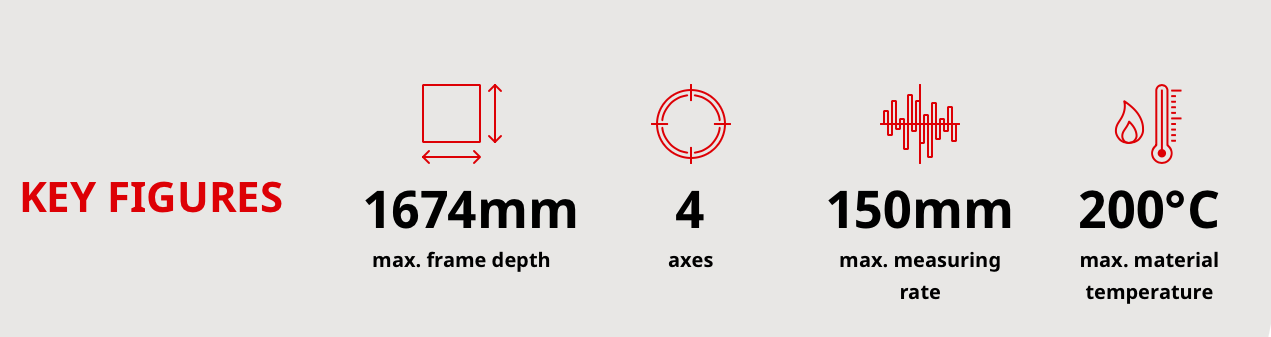

Contour Check Bar & Tube มีช่วงการวัดตั้งแต่ 90mm, 120mm, 150mm และสามารถใช้วัดวัตถุที่มีอุณหภูมิถึง 200 °C ซอฟต์แวร์ที่พัฒนาโดย LAP จะวิเคราะห์ข้อมูลและแสดงผลออกมาแบบ real time ผู้ใช้จึงสามารถเข้าไปแก้ไขปัญหาได้ขณะกำลังผลิต ตามมาตรฐานอุตสาหกรรม 4.0

จุดเด่นของ CONTOUR CHECK BAR & TUBE

จุดคุ้มทุนต่ำ
ด้วยมาตรฐานด้านอุตสาหกรรมของ LAP ทำให้มั่นใจได้ว่าคุณจะได้รับระบบการตรวจวัดที่มีประสิทธิภาพได้ในระยะเวลาสั้นๆ
ติดตั้งง่ายและรวดเร็ว
Contour Check Bar & Tube นั้นพร้อมสำหรับการติดตั้ง โดยเครื่องสามารถติดตั้งในไลน์ผลิตได้อย่างรวดเร็ว
เพิ่มความสามารถในการผลิต
การแสดงข้อมูลแบบ real time ช่วยให้ผู้ใช้สามารถควบคุมเวลาในการผลิตทำให้ความสามารถในการผลิตเพิ่มขึ้น

ซอฟต์แวร์อัจฉริยะ
ซอฟต์แวร์แสดงผลข้อมูลสำคัญ และระบบจะเตือนเมื่อพบค่าผิดพลาดซึ่งจะทำให้เราทราบและสามารถระบุตำหนิบนสินค้าได้

​

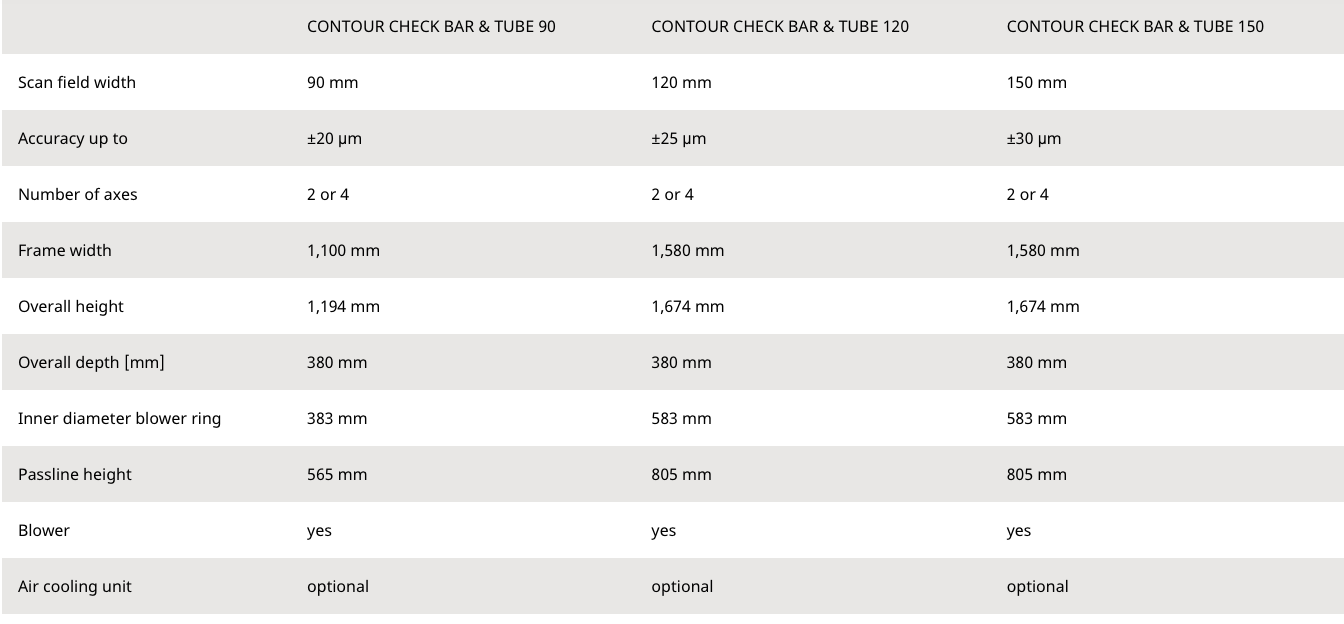

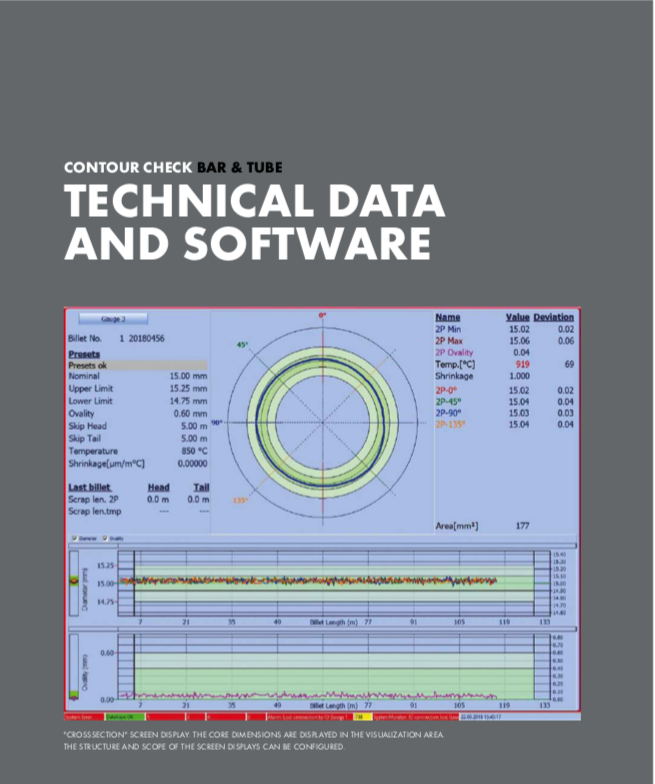

TECHNICAL DETAILS

​

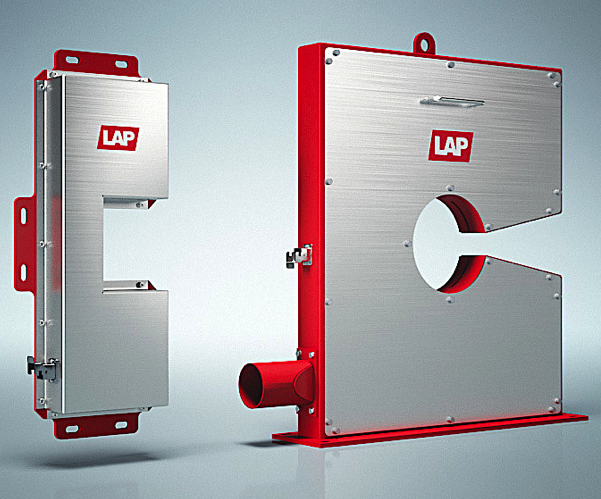

CONTOUR CHECK WIRE

เครื่องวัดสำหรับสายโลหะและลวดขนาดเล็ก

​

เครื่องวัดสายโลหะและลวดแบบ REAL TIME
ความเร็วการดึงสายโลหะขณะรีดนั้นอยู่ที่ 120เมตร/วินาที ซึ่งความเร็ว, ความร้อน และฝุ่นนั้นเป็นจุดที่ทำให้ระบบการวัดตรวจจับได้ยาก Contour Check Wire จึงถูกออกแบบมาเป็นพิเศษเพื่อวัดสายโลหะ, ลวด, เหล็กเส้น ที่ค่าความถี่ 800Hz  เพื่อให้ได้ข้อมูลที่แม่นยำที่สุด มีรุ่นระบบแกนเดียวสำหรับวัดเส้นผ่าศูนย์กลาง และรุ่นสองแกน, สามแกน สามารถใช้วัดค่าความกลมได้ Contour Check Wire ยังสามารถติดตั้งลงในไลน์ผลิตได้ง่ายเพราะมีขนาดที่เล็กกระทัดรัด

จุดเด่นของ CONTOUR CHECK WIRE

​

ขนาดกระทัดรัด
ด้วยขนาดที่กระทัดรัดและออกแบบอย่างเรียบง่าย Contour Check Wire จึงเหมาะสำหรับโรงงานขนาดเล็กเป็นอย่างยิ่ง
วัดอุณหภูมิแม่นยำ
Contour Check Wire รุ่นสองแกน, สามแกนนั้นสามารถวัดอุณหภูมิได้แม่นยำ แม้ทำการวัดสินค้าที่มีอุณหภูมิถึง 1200 °C ก็ยังสามารถแสดงข้อมูลได้อย่างคงที่
การติดตั้งที่รวดเร็ว
โปรแกรมใช้งานง่ายทำให้ใช้เวลาการฝึกใช้ไม่นาน เครื่องวัดสามารถใช้งานได้เลยเพียงแค่เชื่อมต่อเข้ากับเครื่อง Cooling และคอมพิวเตอร์

ซอฟต์แวร์อัจฉริยะ
ซอฟต์แวร์ควบคุมสามารถแสดงค่าการวัดได้แบบ real time และสามารถทำงานร่วมกับระบบเดิมได้ในทันที

​

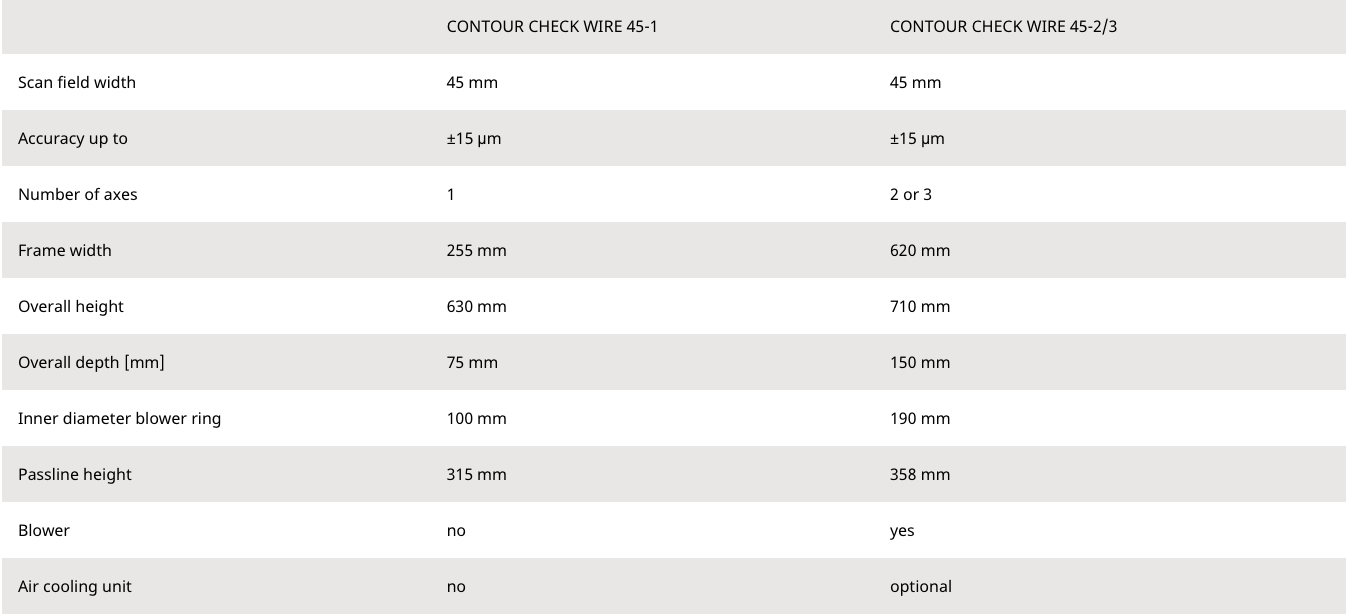

TECHNICAL DATA

​
